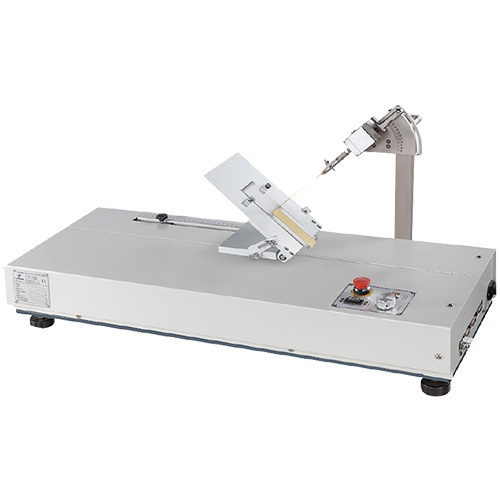

■横型PC制御式万能材料試験機：QC-507M1F
◎最大負荷：200kN
◎荷重センサー 分解能：1/50,000（31 bits）
QC-507M1F 横型PC制御式万能材料試験機は90度/180度の剝離試験、摩擦力試験などの軽容量試験機。異なる角度を調整可能。パソコンと接続し、操作の便利性を向上、データ処理能力及び測定速度の精度などの優勢を持っております。本機はコンパクトで操作便利、異なる仕様のグリップと組み合わせ、電子関係の産業、テープ類などの材料に適用されます。
オプションで7インチTFTタッチパネル、単機の操作ができ、素早く試験結果を読み取る。
■仕様
| タイプ | 引張試験機 |
| 型番 | QC-507M1F |
| 最大荷重 | 200N |
| 切替単位 | 荷重: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short) 圧力: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg |
| 荷重解像度 | 31 bits |
| 荷重制度 | 1/100,000 |
| ストローク | 300mm（チェック含まず） |
| ストローク解像度 | 0.001 mm |
| 速度範囲 | 5 ~ 600mm/min (PCで調整可) |
| 速度制度 | ± 0.75% |
| 接続方法 | RJ45(TCP/IP) [PCに接続ソフトウェアオプション] |
| DAQ（データ収集） | Max. 400Hz |
| 駆動部 | ステッピングモーター |
| セルシン方法 | ボールねじで転がり運動の損失が大幅に減り、転がり運動の効率が増加です。 |
| 特徴 | 1、９０度及び180度剝離試験が行えます。 2、荷重センサーは試験片の厚さより位置、高さ、角度の調整 。 3、機体の電源は100～240V 使用可能、機体の位置を活用可能。 4、オプションのソフトウエアは剝離試験、引張試験、摩擦力試験など行えます。 |
| 電源 | 単相 100 ~ 240VAC，3A |
| 本体寸法 | 92 × 30 × 32 cm |
| 本体重量 | 40kg |
■ソフトウェア（コントローラー）
M1Fコントローラー
■対応する試験規格
・ASTM D1000
・ASTM D3330
■対応するサンプル例
・ プラスチック
・紡織
・金属
・建築材料など
■アプリケーション
・ASTM D1000/D3330：テープ剥離試験
