■M1Fコントローラー【上位モデル】

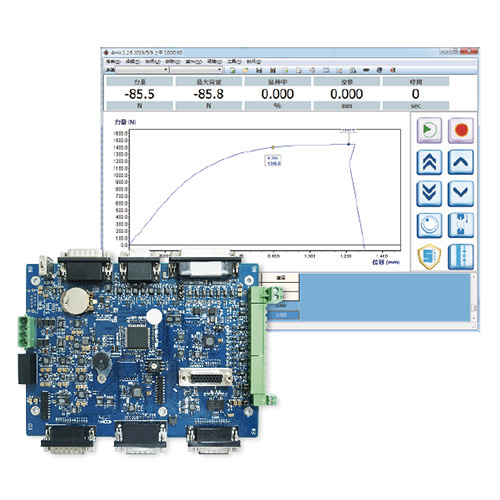

M1Fコントローラーは、マルチプログラミングの制御コントローラーであり、ロードセル、トルクセンサー、圧力センサー、エンコーダーなど多種類の信号を分析することが可能です。そして、多種類の単位をご希望の条件に合わせて自由に切替可能になります。ご使用になる際、記録されたデータはUSBポートによりEXCELファイルでUSBメモリに保存、ユーザーがデータ分析作業を行うことができます。
なお、オプションで専用のソフトウエア、材料測定(試験)データの分析作業を行い、ユーザー自身でソフトウエアを編集することも可能です。また、ご希望のニーズがございましたら、カスタムにソフトウエアを修正・新規追加することも可能です。
■仕 様
入力電源(DC) | 5V・12V (50W) |
制御信号入力 | ①2組センサー入力信号を選択可能: ●圧力センター: 4~20mA ●荷重センター: 1.0mV/V・1.5 mV/V・2.0 mV/V・3 mV/V・4 mV/V ②(内部+外部) 2組エンコーダー入力信号 ③入力信号提供:上下限リミット、非常停止、上下移動、予備2組 |
拡張D-Sub | データー入力:4セット データー出力:4セット |
通信接続 | TCP/IP RJ45コンセント |
荷重解析度 | 31 bits |
荷重精度 | 1/50,000 |
エンコーダー信号電圧 | 5V |
エンコーダー信号モード | オープンコレクタ・差動ラインドライバ |
モニター | 7インチのTFTカラータッチパネルを採用 |
言語 | 日本語・中国語・英語 |
データ保存 | ①USBでデータ保存可能(EXCEL)で測定データを分析可能。 ②専用ソフトウェアオプションで、データの保存・読取を行えます。 |
データ収集率 | 2・5・10・25・50・100・400Hz |
機能 | ①表示データ:荷重(力)・圧力・トルク・変位・時間 ②グラフ:荷重(力)・変位・時間・応力・ひずみ ③データ分析:最大荷重・最大荷重変形量・最大荷重応力・最大荷重伸び率・破断点荷重・破断点変形量・破断点応力・破断点伸び率・区間平均荷重 ④単位切替可能(国際単位系または英単位系) |
校正設定 | ①校正パラメーター設定を提供 ②多種の異なる容量のロードセル使用可能、ロードセルを交換しても再校正する必要はありません。 |
