グリップ・治具 Eシリーズ

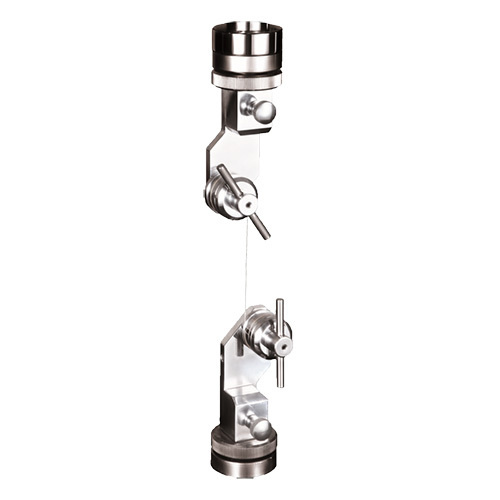

■巻式細糸グリップ 型式:GR-E010
容量 | 200N |
ジョーフェース幅 | |
試験片使用サイズ | 線径(番手) Ø 0.1~1mm |
最小荷重元 | 20N |
適用湿度 | -10~200°C |
重量 | 432g/個 |
対応する試験規格 | ASTM D2256 |
対応サンプル例 | 紡ぎ糸、繊維、細糸材料試験片向け |

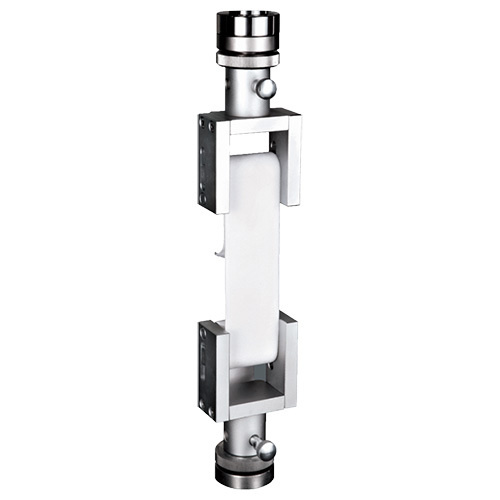

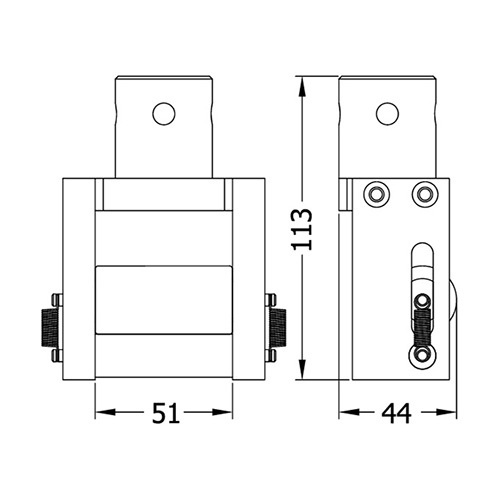

■ベルトグリップ 型式:GR-E020
容量 | 2kN |
ジョーフェース幅 | 51mm |
試験片使用サイズ | 厚さ0.2~3mm |
最小荷重元 | 200N |
適用湿度 | 0~100°C |
重量 | 1040g/個 |
対応する試験規格 | ASTM D5034 ASTM D5035 |
対応サンプル例 | 紐、ベルト、プラスチックのベルト状材料試験片向け |

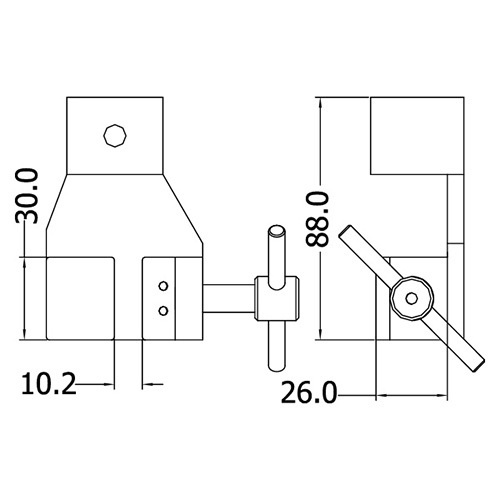

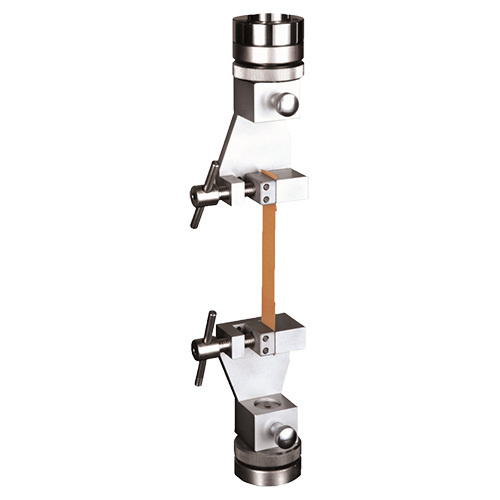

■平面グリップ 型式:GR-E030
容量 | 500N |
ジョーフェース幅 | 26mm |
試験片使用サイズ | 厚さ0.1~2mm |
最小荷重元 | 50N |
適用湿度 | -10~200°C |
重量 | 585g/個 |
対応サンプル例 | 紡ぎ糸、金属線、片状試験片向け |

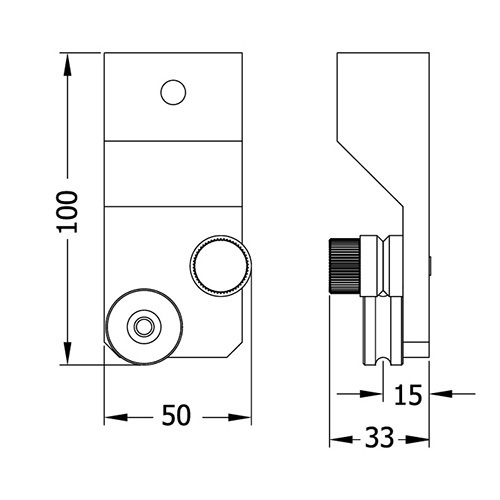

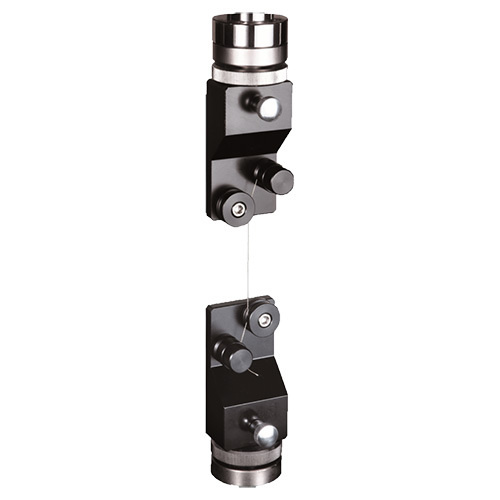

■細糸グリップ 型式:GR-E040
容量 | 200N |
ジョーフェース幅 | |
試験片使用サイズ | 線径(番手)Ø 0.5~1mm |
最小荷重元 | 20N |
適用湿度 | -10~200°C |
重量 | 214g/個 |
対応する試験規格 | ASTM D2256 |
対応サンプル例 | 紡ぎ糸、細糸試験片向け |

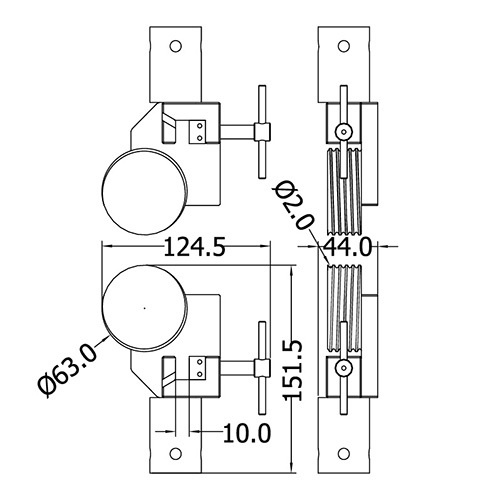

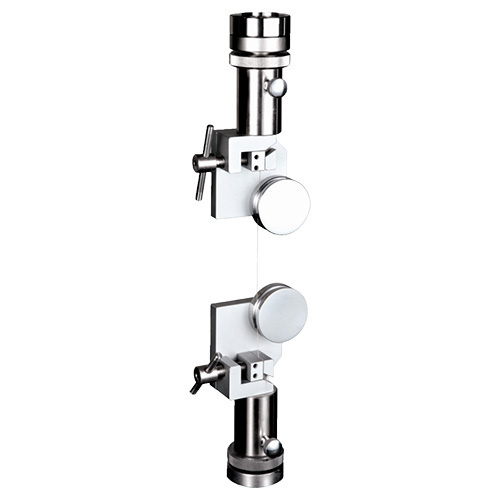

■糸グリップ 型式:GR-E050
容量 | 2kN |
ジョーフェース幅 | |
試験片使用サイズ | 線径(番手)Ø 0.5~2mm |
最小荷重元 | 100N |
適用湿度 | -10~200°C |
重量 | 1400g/個 |
対応する試験規格 | ASTM D2256 |
対応サンプル例 | 紡ぎ糸、金属線、ナイロン糸試験片向け |

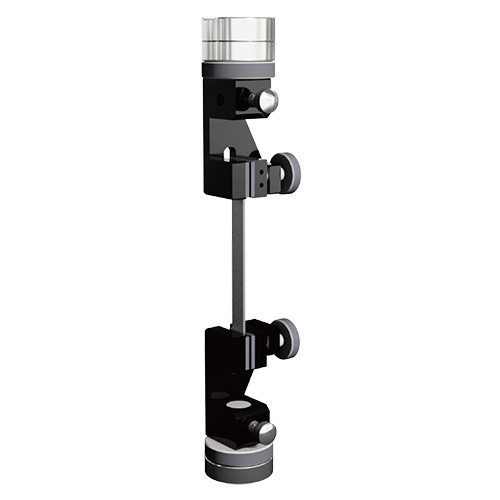

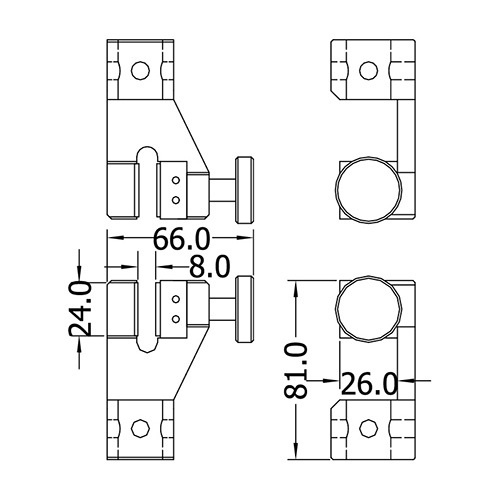

■ベルトグリップ 型式:GR-E060
容量 | 200N |
ジョーフェース幅 | 26mm |
試験片使用サイズ | 厚さ0.1~3mm |
最小荷重元 | 20N |
適用湿度 | 0~100°C |
重量 | 170g/個 |
対応サンプル例 | 糸類、フィルム、紙類などの片状試験片向け |

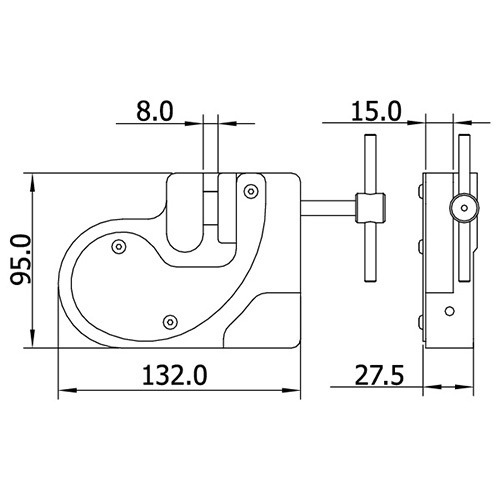

■糸巻きグリップ 型式:GR-E080
容量 | 5kN |
ジョーフェース幅 | 15mm |
試験片使用サイズ | 線径(番手)Ø 0.1~4.0mm |
最小荷重元 | 200N |
適用湿度 | 0~200°C |
重量 | 1960g/個 |
対応サンプル例 | 紡ぎ糸、ナイロン糸、糸類試験片向け |

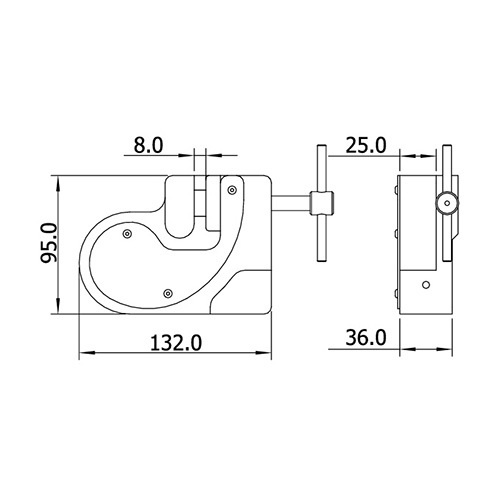

■糸巻きグリップ 型式:GR-E08A
容量 | 5kN |
ジョーフェース幅 | 25mm |
試験片使用サイズ | 線径(番手)Ø 0.1~4.0mm |
最小荷重元 | 200N |
適用湿度 | 0~200°C |
重量 | 2266g/個 |
対応サンプル例 | 紡ぎ糸、ナイロン糸、糸類試験片向け |
