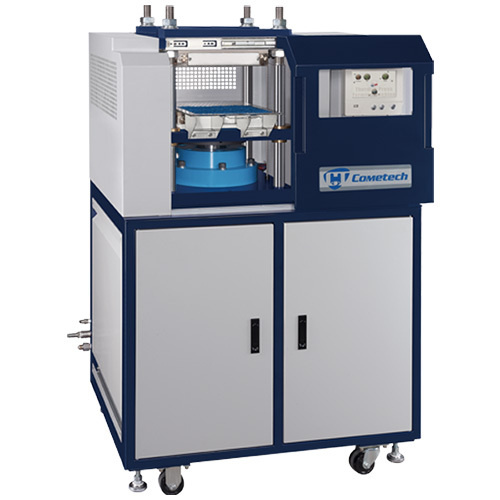

■熱圧成形プレス機プログラム式


◎型式:QC-674


主な特徴:
熱圧成形プレス機プログラム式安定の圧力と加熱システムを提供し、プラスチックとゴムの原材料を金型で成形します。試験片または複合材料成形、炭素繊維材料成形、ゴム成形、プラスチック成型に用いられます。工場の製造サンプルの製造にも用いられます。タッチ式のコントローラー、操作画面は清潔で簡単、設定と学習に使いやすく、八段階の圧力と時間を設定可能。試験片の成形をより均一、泡を抑える。
本機の冷却は水冷コントロールを搭載し、冷却時間を加速し、使用効率を向上させます。圧力-温度グラフ表示、ユーザに仕様過程の圧力、時間と温度をより分かりやすく把握てきます。本機も手動操作モードを使用可能、加熱方式をより多様になります。

■試験動画

■対応するサンプル例

ゴム類、プラスチック類

■アプリケーション

ASTM D790 曲げ試験
ASTM D638 プラスチック引張試験
ASTM D412 ゴム試験
  熱圧成形プレス機の応用

■仕様

圧力 10、20、30、50トン、またはオプション(推奨使用容量は5~100%)
単位 温度:℃、℉
面積:m2、cm2、mm2、ft2、in2
荷重(力):kgf、gf、tonf(long)、tonf(short)、lbf、ozf、kN、N、tonf(SI)
圧力:bar、kgf/cm2、KPa、MPa、mm-Aq(4℃)、psi
温度上昇スピード 常温~ 300℃(400℃以上はオプション)
加熱時間 50°C→150°C約18分
冷却方式(オプション) A. 冷却水ループで、150℃→60℃約五分(圧縮盤サイズにより違います)
B. チラー、平均冷却速率15℃/分
加熱盤サイズ 30 x 30cm(また指定)
加熱盤ストローク 150mm (Max.)
付属品 250 x 250 x 2 mm平板金型1組
手順設定 予圧時間、加圧時間
温度設定 成形温度、モウルド温度、8段階動作モジュール
コントロール方式 7インチTFTタッチパネル
安全装置 安全カバー、緊急停止
画面表示 即時に力、温度、グラフ
本体寸法 101 x 74 x 157 cm (W x D x H)
重量
680 kg
電源
300°C: 三相220V / 50または60HZ / 30A
400°C: 三相220V / 50または60HZ / 40A

■アクセサリー

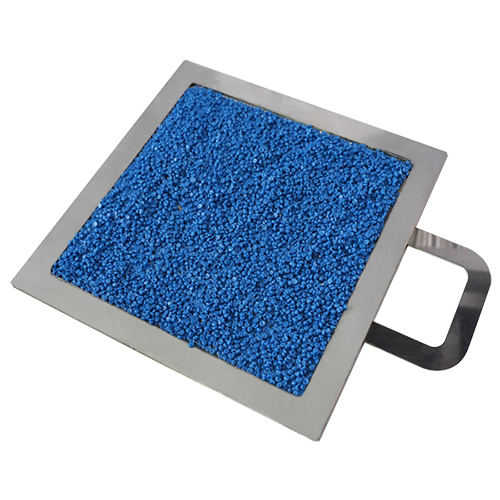

◎平板金型1組

標準はフラット1mm試験片金型,お客様のニーズにより製造できます。

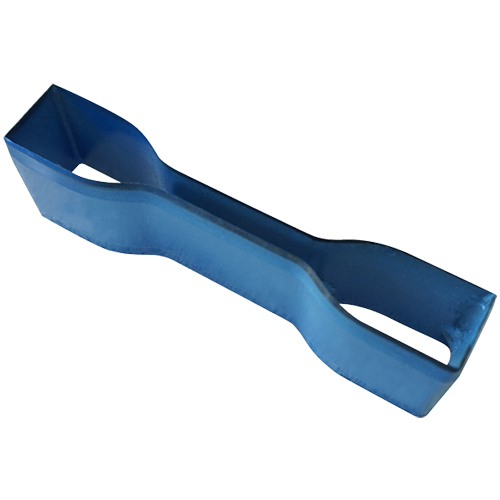

◎切刃(厚刃)

標準切刃或は特注切刃が選択できます。

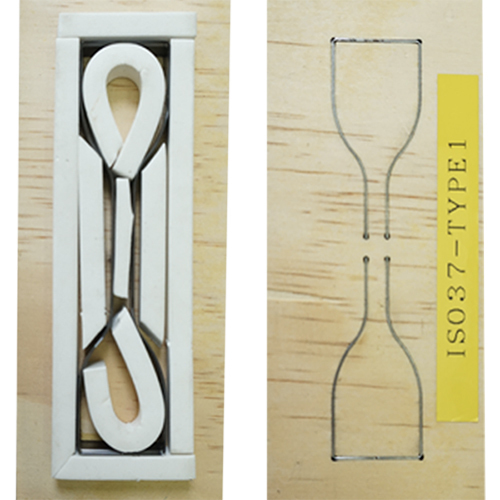

◎切刃(薄刃)

標準切刃或は特注切刃が選択できます。
