HOME > 製品ラインナップ > テープ/粘着試験機 > 手動式・電動式テープ圧着ローラー

■手動式テープ圧着ローラー

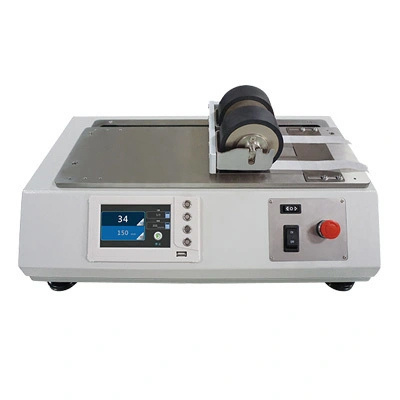

■電動式テープ圧着ローラー


◎型式:QC-803A/K/J


主な特徴:
QC-803Aは手動タイプです。ローラーを持ち、わずかに上昇し、固定ベースを車軸中心から離し、この瞬間ローラーは標準重量に等しく、300mm /分の速度で前後に試験片を回しながら、接着物体と接着して転がします。

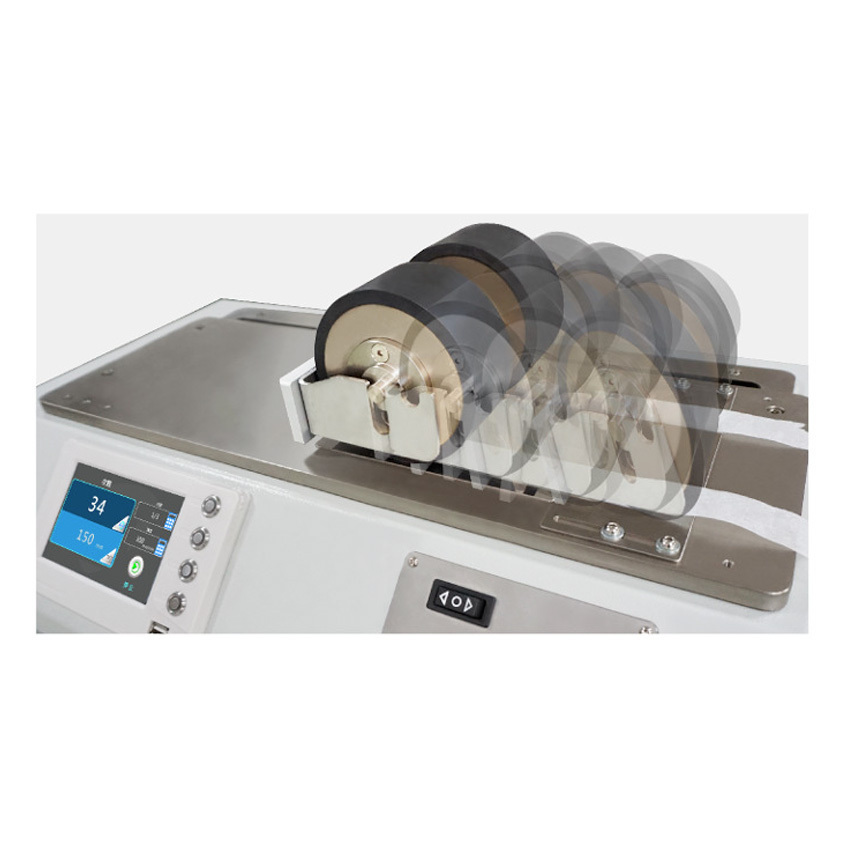

QC-803KおよびQC-803Jは電動式です。転がる車輪の軌道に試料を置き、設定の速度を選ぶか、自動的に300mm /分で試料を1回前後に転がします。

■対応する試験規格

JIS C2107 JIS Z0237
PSTC 107 ASTM D3330
ASTM D1000

■対応するサンプル例

テープ・包装

■仕様

ロール質量 4.5LB ( J・K同時に2組使えます。)
80° ±5°(Shore A)のゴム層で被覆されます。ゴム層厚さ6 mm
圧着速度 A:手動式
J:50 ~ 600 ±5% mm/min(設定可)
K:300 ±5% mm/min
圧着ストローク A:手動式
J・K:50 ~ 250mm (設定可、自動往復1回)
ロールの幅 45 ± 1.5 mm
ロールの長さ 97 ± 2.5 mm
ロールのカバーゴム 80°±5°(Shore A)
本体寸法 A:14 × 22 × 8 cm
J:60 × 40 × 31 cm
K:60 × 40 × 26 cm
本体重量 A:2.5 kg
J:49 kg
K:38 kg
電源 A:手動式
J・K:単相,100 ~ 240V
