HOME > 製品ラインナップ > 試験片製作機 > 気圧油圧変換式試験片打抜器

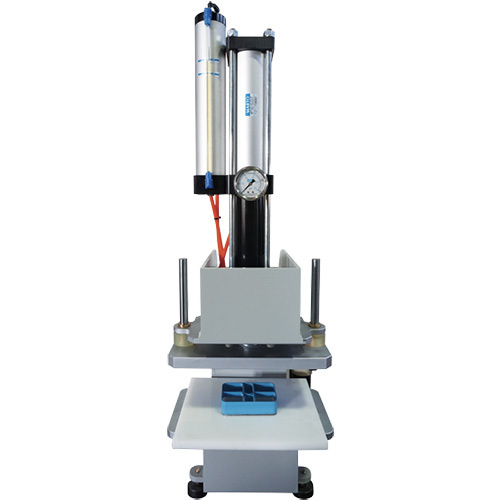

■気圧油圧変換式試験片打抜器


◎型式:QC-603C


主な特徴:
QC-603CはQC-603A空圧切断試験機により改良したもので、主な変更部分は、空圧転換を採用で、出力向上、硬質材料が切断できます。 本機は空圧により作動しとり、2段スイッチの設計及び操作で安全性が高くなります。 柔らかい材料のみならず、織物・布地、プラスチックシート、靭性高く分厚いサンプルにも適用します。
本機は試験片切断(打抜)だけではなく、材料の密着などにも用いられます。操作簡単と省スペースは特長です。

■対応するサンプル例

ゴム、プラスチック、紡織品

■アプリケーション

ASTM D882 フィルム引張試験
ASTM D638 プラスチック引張試験
ASTM D412 ゴム試験

■仕様

適用材料 硬質プラスチック (硬度A90以上)、布など
加圧板内径 上部加圧板:35×16cm
下部加圧板:35 x 18cm:35 x 18cm
ストローク
125 mm
最大出力 3000 kg
動力 空圧3 ~ 6 kg/cm²
(エアコンプレッサーはユーザーさんが自分で用意してください。)
付属品 打抜用板1枚
オプション 打抜カッターは下記図通りです。 ご希望のサイズ・形状にて製作可能
特長 1. 操作便利、省力、時間短縮
2. ダブルスイッチ装置で安全性が向上
本体寸法 40x38x107 cm
重量
80 kg

■アクセサリー

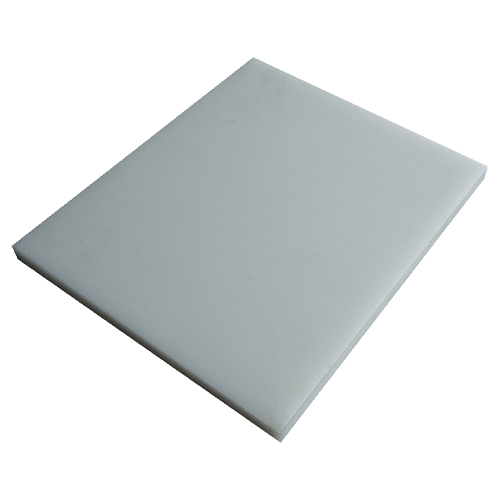

◎打抜用板

付属品
切り込む時の安定性を保つこと。

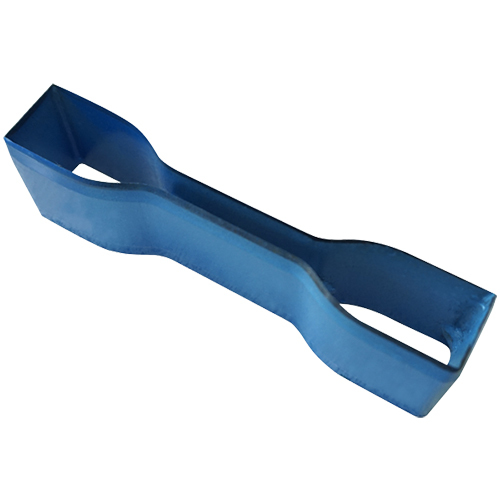

◎打抜カッター - A型

有料オプション。
A型打抜カッター(厚い刃),耐久性がいいですが、精確度はB型より低いです。
お客様のニーズにより製造できます。

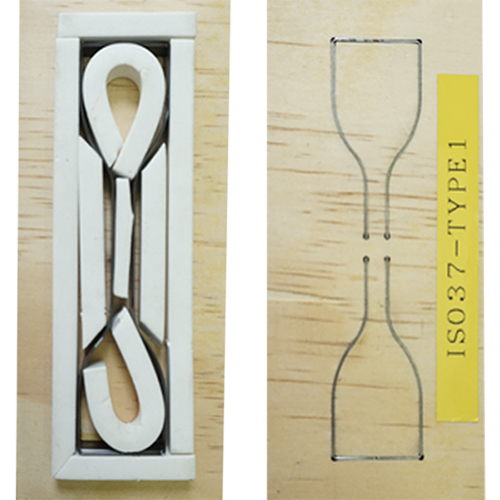

◎打抜カッター - B型

有料オプション。
B型打抜カッター(薄い刃),精確度がいいですが、耐久性はA型より低いです。
お客様のニーズにより製造できます。
