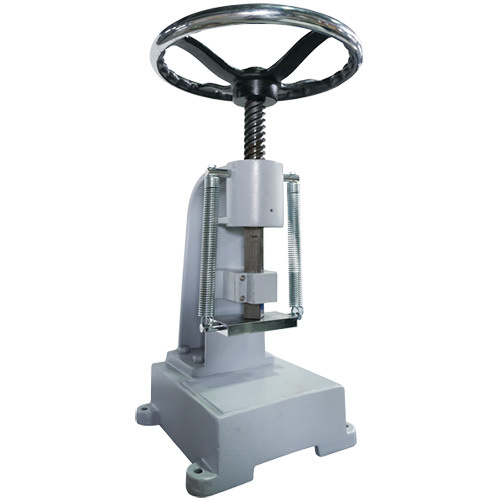

■手動式試験片打抜器


◎型式:QC-603


主な特徴:
本機は様々な打抜カッターでサンプルや標準型の試験片が作製できます。引張、引裂き、伸び率、老化などサンプル測定に用いられます。適用材料:紙、ゴム、軟質プラスチック、スポンジなどの軟質材料です。

■対応するサンプル例

ゴム、プラスチック、紡織品

■アプリケーション

ASTM D882 フィルム引張試験
ASTM D638 プラスチック引張試験
ASTM D412 ゴム試験

■仕様

適用材料 ゴム、プラスチック (硬度A90度以下)、革など
加圧板内径 上部加圧板φ145 mm (長方形加圧板選択可能)
下部圧板260 x 230 mm
ストローク 100 mm
最大出力 900 kg
動力 気圧3 ~ 6 kg/cm² (エアコンプレッサーはユーザーさんが自分で用意してください。)
付属品 打抜用板1枚
オプション 打抜カッターは下記図通りです。 ご希望のサイズ・形状にて製作可能
特長 1. 操作便利、省力、時間短縮
2. ダブルスイッチ装置で安全性が向上
本体寸法 36 x 43 x 69cm
重量
55 kg

■アクセサリー

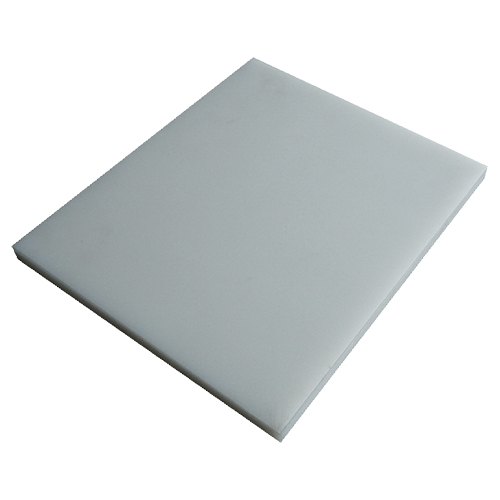

◎打抜用板

付属品
切り込む時の安定性を保つこと。

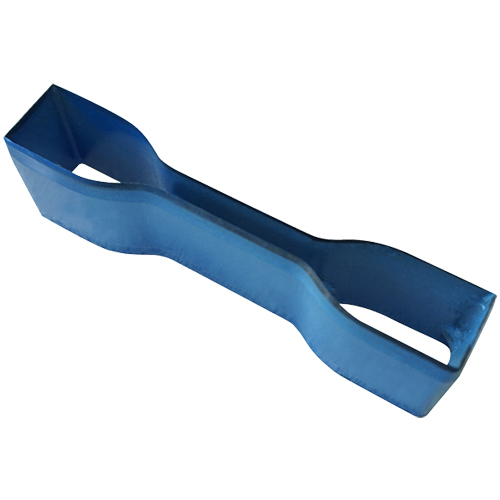

◎打抜カッター - A型

有料オプション。
A型打抜カッター(厚い刃),耐久性がいいですが、精確度はB型より低いです。
お客様のニーズにより製造できます。

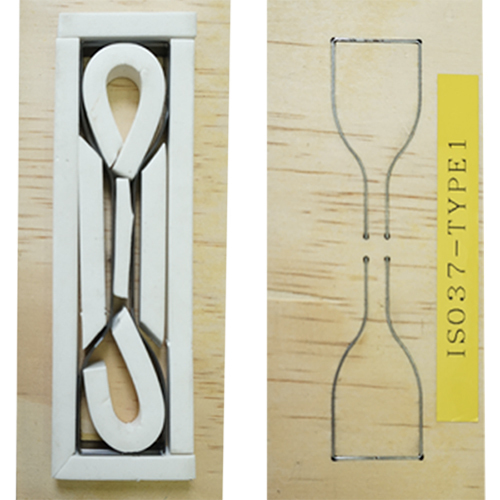

◎打抜カッター - B型

有料オプション。
B型打抜カッター(薄い刃),精確度がいいですが、耐久性はA型より低いです。
お客様のニーズにより製造できます。
